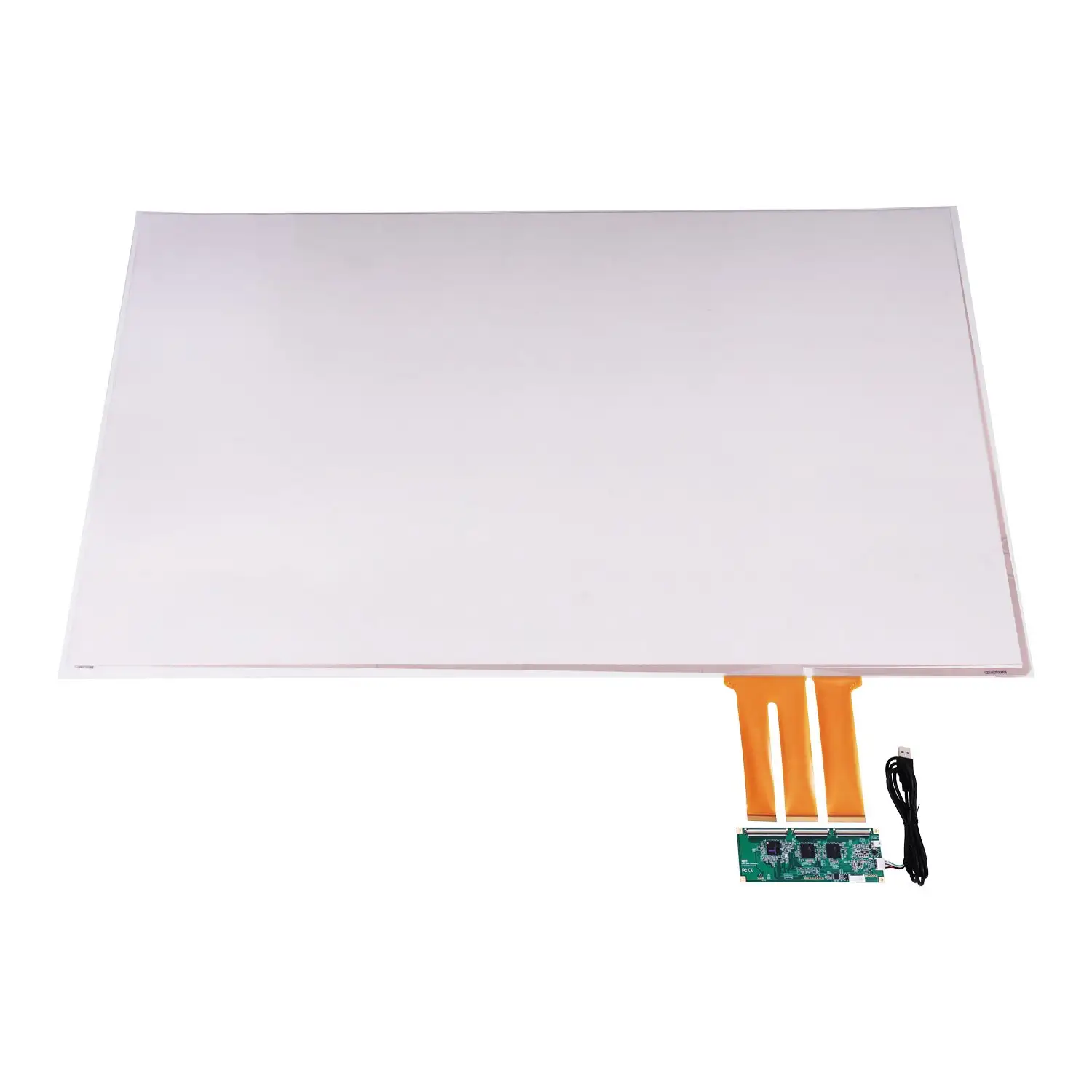

32寸Metal Mesh金属网格电容触摸膜

金属网格电容触控技术(Metal Mesh)是采用先进的蚀刻工艺技术将铜等导电金属及其氧化物的丝线密布于PET基材导电层上,形成极细规则的网状透明导电电极膜,其具有优异的导电性、高透明度和触控灵敏性,基于贴合的导电电极膜通过感应触摸实现信号传输功能。

金属网格电容屏与ITO电容屏工作原理相同,在两层导电材料涂层上蚀刻出不同的导电线路模块。两个模块上蚀刻的图形相互垂直,可以把它们看作是X和Y方向 连续变化的滑条。由于X、Y架构在不同表面,其相交处形成一电容节点。一个滑条可以当成驱动线,另外一个滑条当成是侦测线。当电流经过驱动线中的一条导线时,如果外界有电容变化的信号,那么就会引起另一层导线上电容节点的变化。侦测电容值的变化可以通过与之相连的电子回路测量得到,再经由A/D控制器转为数字讯号让计算机做运算处理取得(X,Y) 轴位置,进而达到定位的目地。

志凌伟业的金属网格透明导电膜同时具有低电阻和高透过率。用于触摸传感时,可实现客户的各种需求,这是传统的透明导电膜无法实现的。

完美的性能



迭构方式

采用金属网格FF(Film+Film)的迭构方式, 结构:Film(光学胶+Rx电极)+Film(光学胶+Tx电极)贴合而成;
感应膜采用了最先进的金属网格技术, 以提高产品的透过率和触摸精度。



规格参数

产品编号 CNT032001FOG-V1.0
尺寸 32 “
IC 方案 SHARP/DISPLAX
结构 Metal mesh Film(OCA+Rx+OCA+Tx)
总厚度 0.45 ± 0.05mm
透过率 ≥83%
外形尺寸 723.26 * 430.18 ± 0.50mm
有效区 703.40 * 397.85 ± 0.50mm
接口 USB

优良的物理特性

高低温测试
行业标准为:-30℃ ~+70℃,我司Metal Mesh可达到-85℃到+85℃,极点环境下可正常触摸使用;
环境测试:-80℃、100℃(沸水)、-235℃情况下测试产品功能正常。

循环弯曲测试
弯曲度数:从0~ 90~180度(循环弯曲),弯曲直径:4mm,8mm,
循环10k、50k和200k次后,显示通道阻值没有变化。

循环折叠测试
当弯曲直径为≤4mm时,弯曲角度从20度到180度循环折叠下,金属网格能正常使用,
即可实现折叠触摸。

兼容的方案

主要兼容EETI、SHARP、DISPLAX等方案。

支持的系统

主要支持Windows、Android、Linux、macOS、Raspberry Pi等系统。
